Одним из ключевых преимуществ титановых сплавов по сравнению с алюминиевыми и магниевыми является их высокая жаропрочность. В условиях практического применения это свойство с избытком компенсирует разницу в плотности материалов (магний — около 1,8 г/см³, алюминий — 2,7 г/см³, титан — 4,5 г/см³).
Преимущество титановых сплавов особенно ярко проявляется при температурах выше 300 °C. При повышении температуры прочность алюминиевых и магниевых сплавов резко снижается, тогда как титановые сплавы сохраняют высокий уровень прочности и эксплуатационной надёжности.
По удельной прочности (отношению прочности к плотности) титановые сплавы превосходят большинство нержавеющих и теплостойких сталей при температурах до 400–500 °C. Дополнительное преимущество заключается в том, что в реальных конструкциях часто невозможно полностью использовать прочность сталей из-за требований к жёсткости или аэродинамической форме изделий. В таких случаях замена стальных деталей титановыми позволяет добиться существенной экономии массы.
Требования к жаропрочным титановым сплавам
Ранее основным критерием при разработке жаропрочных сплавов считалась кратковременная и длительная прочность при заданной температуре. В настоящее время требования к жаропрочным титановым сплавам формируются как комплекс взаимосвязанных характеристик, особенно для деталей авиационных двигателей.
В зависимости от условий эксплуатации то или иное свойство может становиться определяющим, однако сплав должен обеспечивать минимально допустимый уровень всех ключевых параметров.
Прочностные характеристики
- Высокая кратковременная и длительная прочность во всём диапазоне рабочих температур.
- Минимальные требования: предел прочности при комнатной температуре около 100 МПа; кратковременная и 100-часовая прочность при 400 °C — не ниже 75 МПа.
- Повышенные требования: предел прочности при комнатной температуре до 120 МПа; 100-часовая прочность при 500 °C — порядка 65 МПа.
Пластические свойства
Для большинства конструкционных элементов важны удовлетворительные пластические свойства при комнатной температуре:
- относительное удлинение — не менее 10%;
- поперечное сужение — около 30%;
- ударная вязкость — порядка 3 МПа·м.
Для отдельных деталей, не подверженных динамическим нагрузкам (например, корпусов подшипников или направляющих лопаток), допустимы более низкие значения.
Термическая стабильность
Жаропрочный титановый сплав должен сохранять пластические свойства после длительного воздействия высоких температур и напряжений.
- Минимальное требование — отсутствие охрупчивания после 100-часового нагрева в интервале температур от 20 до 500 °C.
- Максимальные требования определяются ресурсом изделия и условиями эксплуатации, заданными конструктором.
Сопротивление усталости
Высокое сопротивление усталости особенно важно для деталей, работающих в условиях вибрации.
- Предел выносливости при комнатной температуре — не менее 45% от предела прочности.
- При температуре 400 °C — не менее 50% от предела прочности при соответствующей температуре.
Сопротивление ползучести
- Минимальные требования: при 400 °C и напряжении 50 МПа остаточная деформация за 100 часов не должна превышать 0,2%.
- Повышенные требования — аналогичные значения при 500 °C.

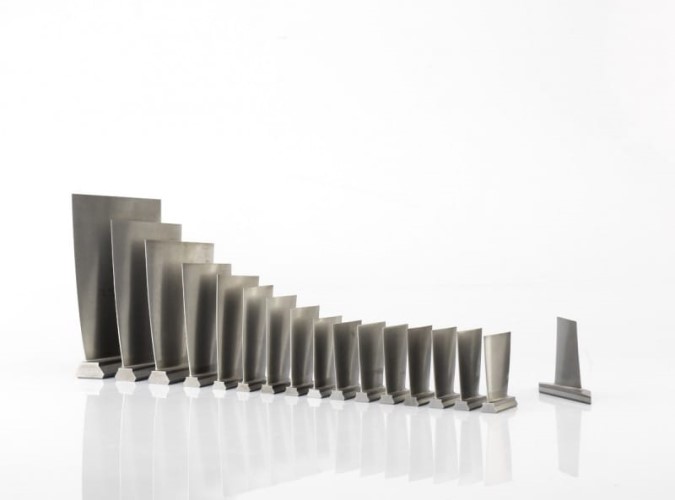

Данная характеристика критически важна для деталей, испытывающих длительные растягивающие нагрузки, таких как диски компрессоров.
Ресурс и экономическая эффективность
С увеличением ресурса авиационных и промышленных двигателей целесообразно ориентироваться не на 100-часовые испытания, а на длительность 2000–6000 часов и более.
Несмотря на высокую стоимость титана и сложность его обработки, применение титановых листов, прутков и труб оказывается экономически оправданным за счёт повышения коррозионной стойкости, увеличения ресурса изделий и значительного снижения массы конструкций.
Так, хотя титановый компрессор существенно дороже стального, снижение массы приводит к уменьшению стоимости одного тонно-километра, что позволяет компенсировать разницу в цене за относительно короткий срок эксплуатации.
